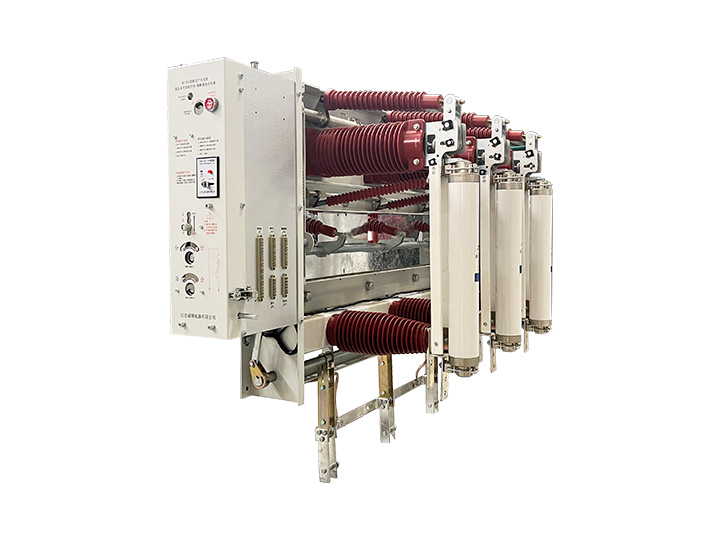

CFZ(R)N-40.5户内高压真空负荷开关一熔断器组合电器


概述

       CFZN-40.5(CFZRN-40.5)系列户内高压真空负荷开关一熔断器组合电器为我公司自行研制。
       该系列产品是三相交流50Hz、35kV配电系统的控制和保护装置,用来开断负荷电流、过载电流和短路电流。负荷开关一熔断器组合电器具有保护变压器过载,防止设备缺相运行的功能,尤其适用于环网供电单元和终端变压器的控制及保护,是风力发电,光伏发电及其它输配电设备的不错选择。
       在线温升监测特点:
       1、 无需电池,无需接线;2、与测温位置紧密贴合;3、 无线采集,信号稳定;4、液晶显示,带485通讯。
       等电位带电警示特点:
       1、 无需电池,高亮,感应闪烁;2、无需接线;3、 带电装置,就地显示,警示性好;4、超长寿命。

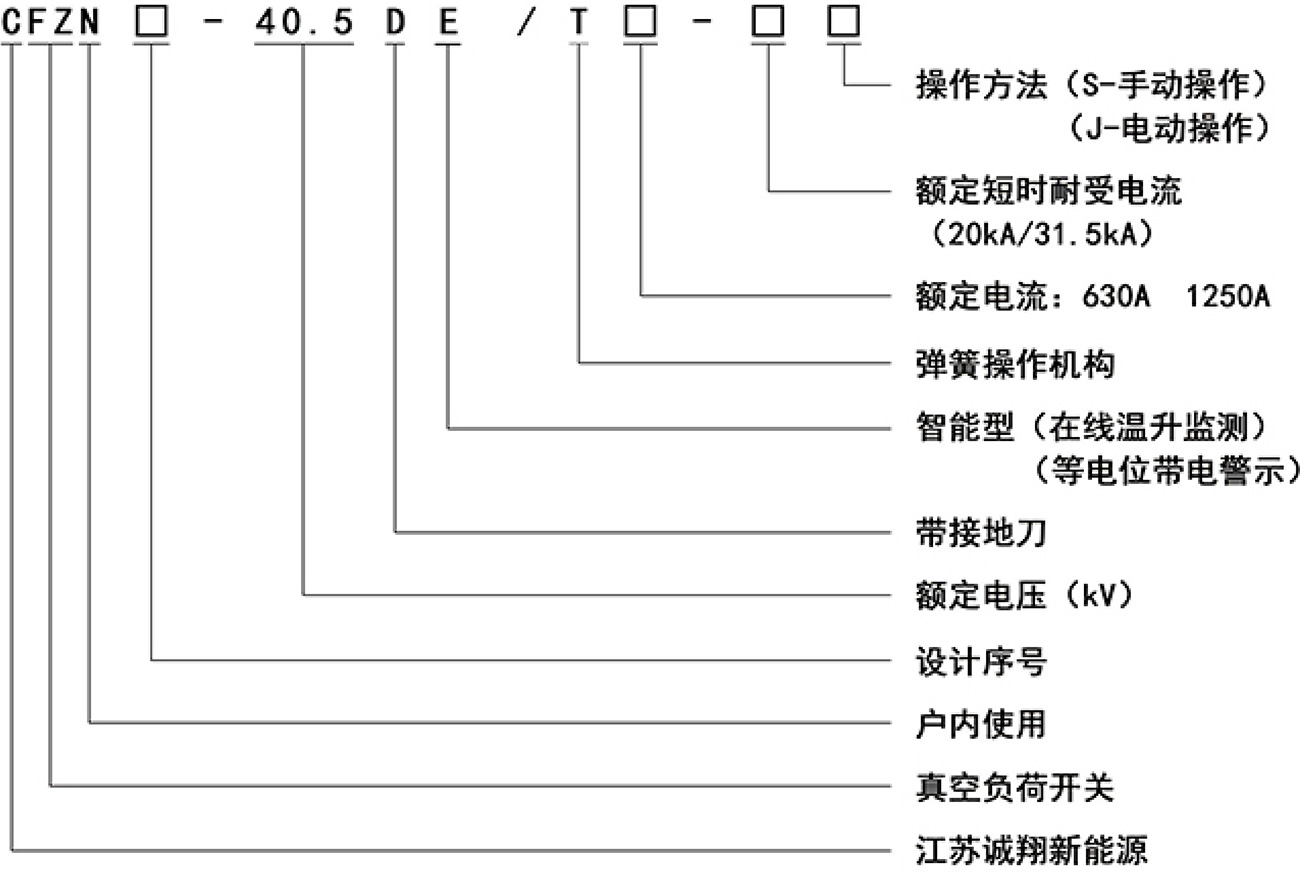

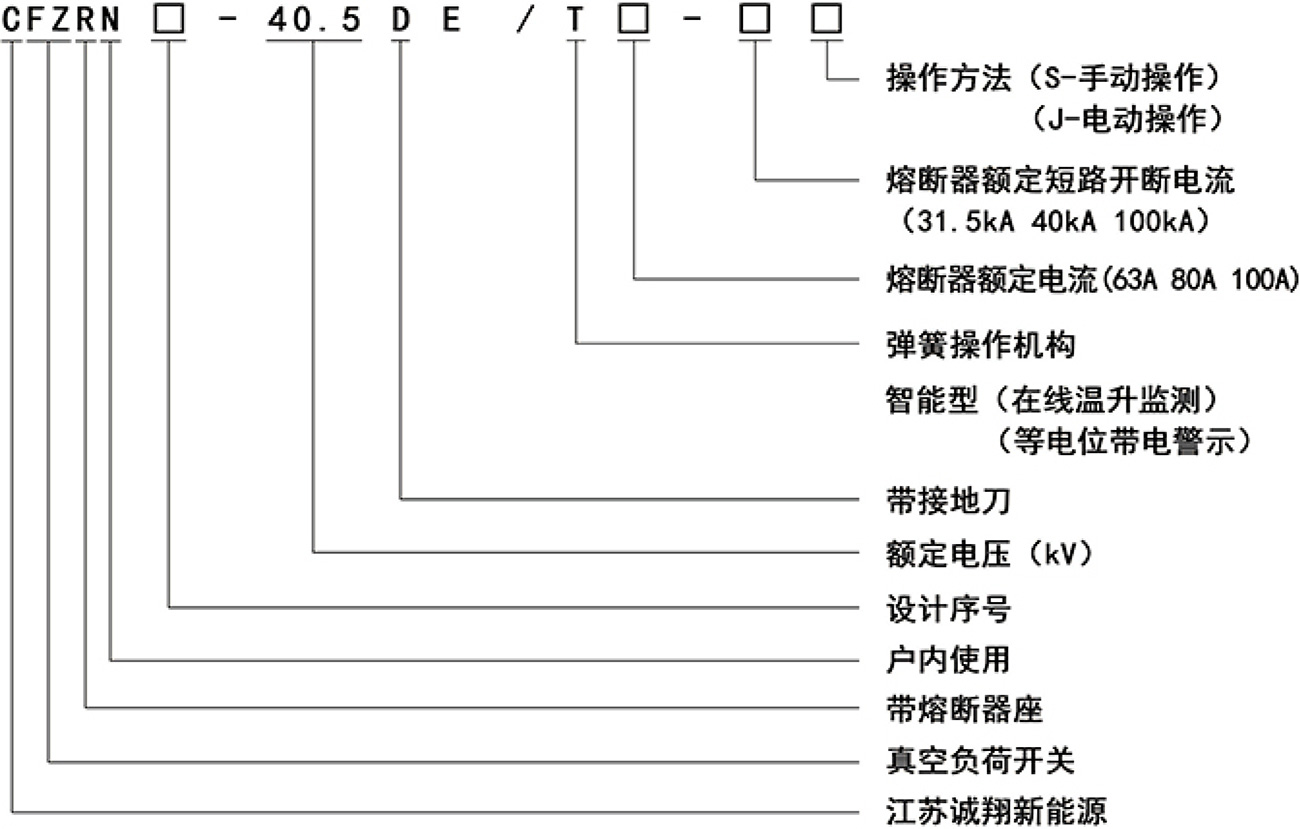

产品型号




使用环境条件

       海拔:高度≤4000m
       环境温度:上限55℃,下限-60℃
       相对湿度:日平均值不大于95%;月平均值不超过90%
       饱和蒸汽压:日平均值不超过2.2kPa;月平均值不超过1.8kPa
       在二次系统中感应的电磁干扰的幅值不超过1.6kV
       抗震能力:地震烈度不大于8°
       周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染
       注:①超出上述使用条件时,请用户与我公司协商确定;
       ② 需订高海拔型产品时,请用户与我公司协商确定。

符合标准

       GB/T3804-2004       《3.6k~40.5kV高压交流负荷开关》
       GB/T3906-2006       《3.6kV~40.5kV交流金属封闭开关设备和控制设备》
       GB/T16926-2009     《交流高压负荷开关熔断器组合电器》
       GB/T1985-2014       《高压交流隔离开关和接地开关》
       GB/T11022-2011      《高压开关设备和控制设备标准的共用技术要求》

产品特点

       1、全模块化机构设计
       a)全模块化机构设计使组合电器整体功能结构清晰,操作维护简便,便于对产品的质量进行标准化控制
       b)机构运行可靠,可频繁操作,寿命长达10000以上
       c)可实现快速更换、不影响产品特性的模块化部件,如电机、辅助开关等
       d)为客户提供多种可选的组合方案
       2、高性能固封极柱
       采用高性能环氧树脂材料,通过APG工艺将高真空、小型化、超低电阻型真空灭弧室和主回路导电元件固封在一起,使极柱内部元件免受潮气、灰尘等影响,实现在整个寿命周期内免维护,大大提高了组合电器的环境适应性和绝缘可靠性
       3、灵活可靠的熔断器
       a)分断能力高,多种型号可供选择
       b)与机构形成可靠联锁,单相熔断后迅速带动负荷开关分闸安装于专用安装座,拆装更换方便
       4、环保安全
       a)组合电器采用真空灭弧、空气绝缘,产品无毒、无污染、无燃火爆炸危险
       b)产品具有明显的隔离断口
       5、性能稳定
       产品采用流水线生产方式,通过专用生产工装、检测设备、严格的质量管理程序等手段,确保产品性能可靠、一致性高
       6、导电性好
       主回路的零部件采用铜材制作,并采用表面工艺处理,充分保证其导电性
       7、操作简便
       可实现手电动两用操作方式:手动操作杆使用灵活,操作轻便

主要技术参数

序号 名称 单位 数据
1 额定电压 kV 40.5
2 额定频率 Hz 50/60
3 额定电流 A 1250
4 熔断器大额定电流 A 100
5 工频耐压(1min) kV 真空管断口、极间及对地95;隔离断口118
6 雷电冲击耐受压力 kV 真空管断口、极间及对地185;隔离断口215
7 额定有功负载开断电流 A 1250
8 额定闭环开断电流 A 1250
9 额定峰值耐受电流 kA 80
10 额定短路关合电流 kA 80
11 4S额定短时耐受电流 kA 31.5
12 额定转移电流 A 2000
13 熔断器额定短路开断电流 kA 31.5
14 额定电缆充电开断电流 A 10
15 主回路电阻(熔断器除外) μQ ≤250
16 二次回路操作电压 V AC/DC 220(110)
17 机械寿命 10000
18 触头开距 mm 18±1
19 超行程 mm 4±1
20 出头允许磨损 mm ≤3
21 分闸时间 ms ≤50
22 合闸时间 ms ≤30
23 合闸速度(平均) m/s 1±0.2
24 分闸速度(平均) m/s 1.5±0.3
25 三相合分闸不同期值 ms ≤2
26 触头分闸反弹量 mm ≤3

熔断器的选用

       真空负荷开关熔断器组合电器利用熔断器来承受短路电流的开断,为实现可靠的保护,选择合适的限流熔断器非常关键。熔断器的选用应按照GB15166.2中附录C的导则,也可参考以下选用导则,或与我公司技术人员或熔断器厂家联系。
       熔断器的保护特性应与被保护对象的过载特性配合良好
       熔断器的额定电压应不小于系统电压,熔断器的额定电流等于或略大于负载电流
       熔断器的开断能力应大于被保护线路的短路电流
       在配电系统中,一般上一级熔体的额定电流要比下一级熔体的额定电流大2~3倍
       保护电动机时,熔断器只作为短路保护,不作为过载保护
       熔断器的外形尺寸和特性由线可参考下:

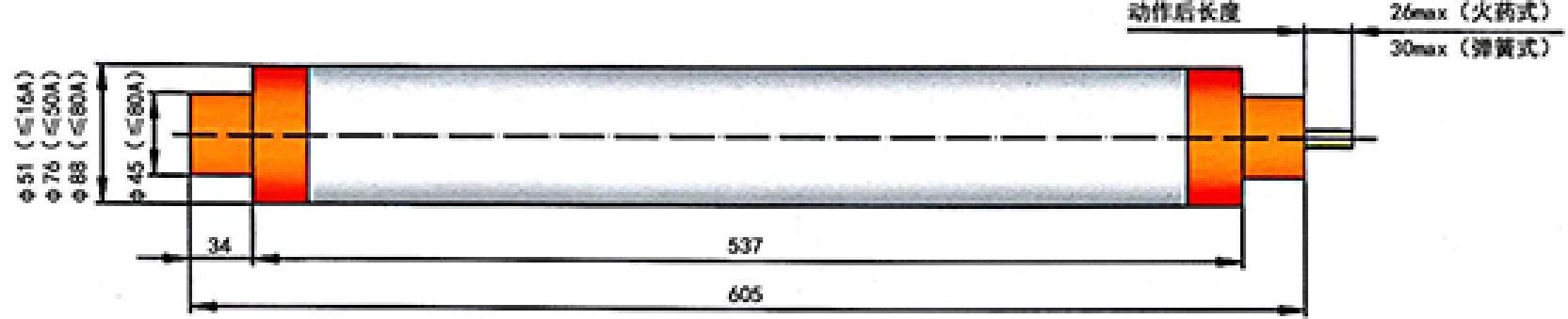

XRNT1-40.5熔断器的外形尺寸图
预期电流有效值 (A)

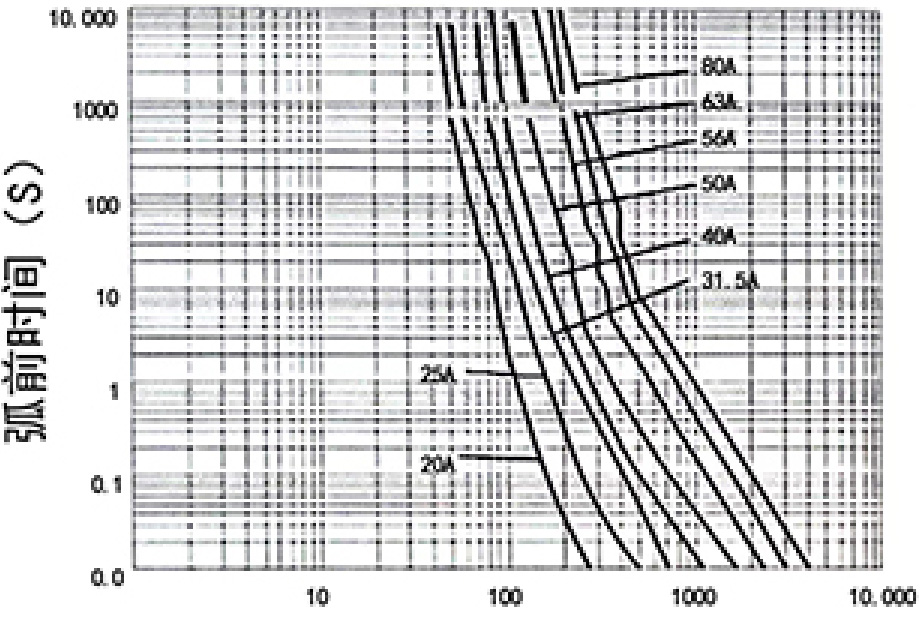

XRNT1-40.5 时间-电流特性曲线
预期电流有效值 (A)

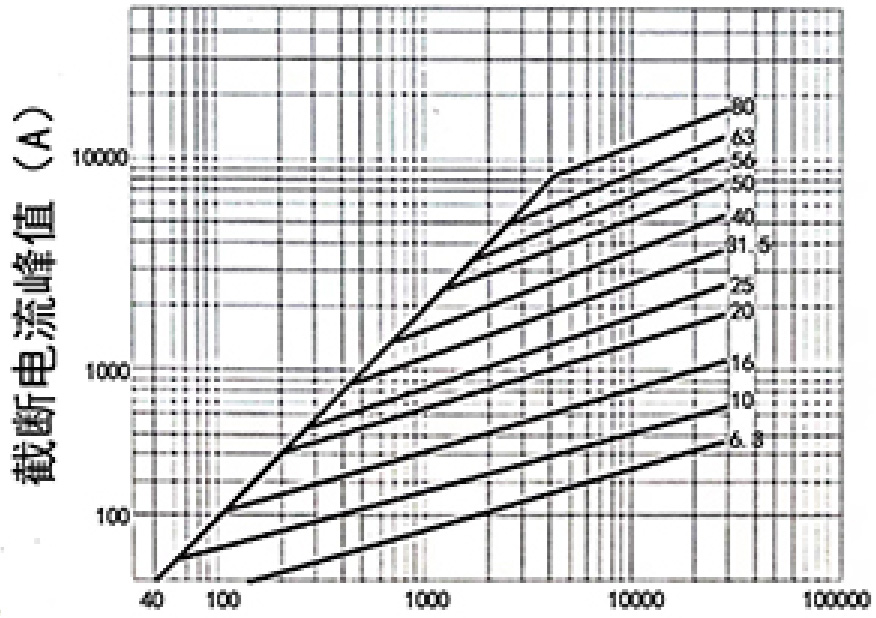

XRNT1-40.5 时间-限流特性曲线

       1、电力电容器保护用熔断器
       保护电力电容器的高压熔断器的额定电流参考公式:lje=Klc.e
       其中:lc.e— 电容器回路的额定电流,单位:A;
       K-可靠系数,保护一台电容器时,K取1.5-1.8;保护一组电容器时,K取1.35-1.8。
       2、电动机保护用熔断器
       用于直接启动的熔断器的额定电流的选用参考公式:ly=NIn8
       其中:ly- 在启动时间内的电流值;N-启动电流与满载电流之比,通常N=6;
       In- 电动机满载电流;δ-综合系数,可参考下表进行选择;
每小时启动次数 2 4 8 16
综合系数δ 1.7 1.9 2.1 2.3
       将启动时间对应的ly值的点绘制在熔断器制造商提供的熔断器时间电流特性曲线上,该点所对应的曲线或靠近这一点的曲线即是可选用的熔断器。
       3、变压器保护用熔断器
       对于变压器初级端,一般熔断器的选用可参考下表:

每小时启动次数
变压器电压35kV(初级电压)
熔断器额定电流(A) 熔断器额定电压(kV)
≤10 3.15 40.5
125 6.3 40.5
160 6.3 40.5
200 6.3 40.5
250 10 40.5
315 10 40.5
400 16 40.5
500 16 40.5
630 20 40.5
800 25 40.5
1000 31.5 40.5
1250 40 40.5
1500(1600) 50 40.5
2000 63 40.5

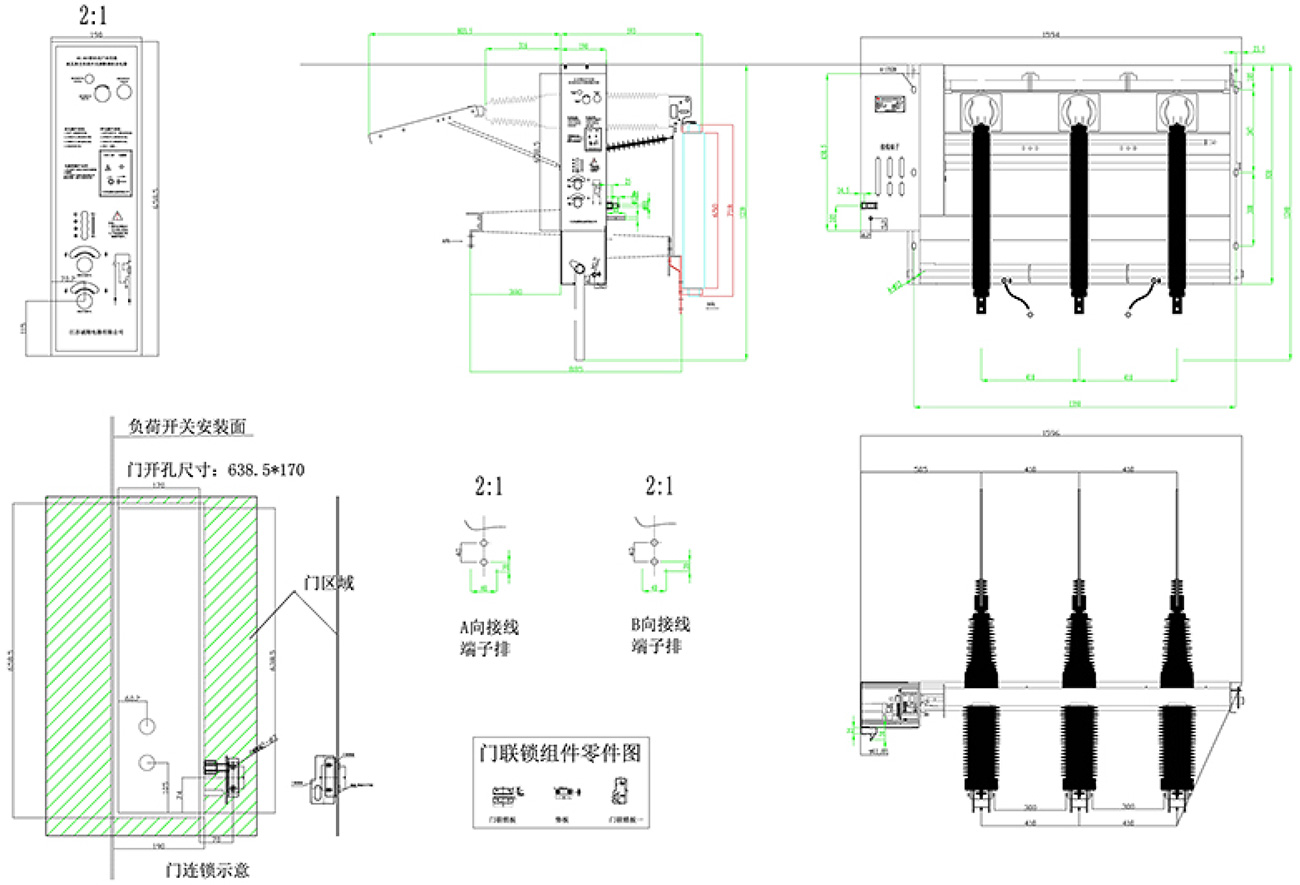

产品外形尺寸

       CFZRN-40.50/T63-31.5(固封极柱式)户内交流高压真空负荷开关——熔断器组合电器

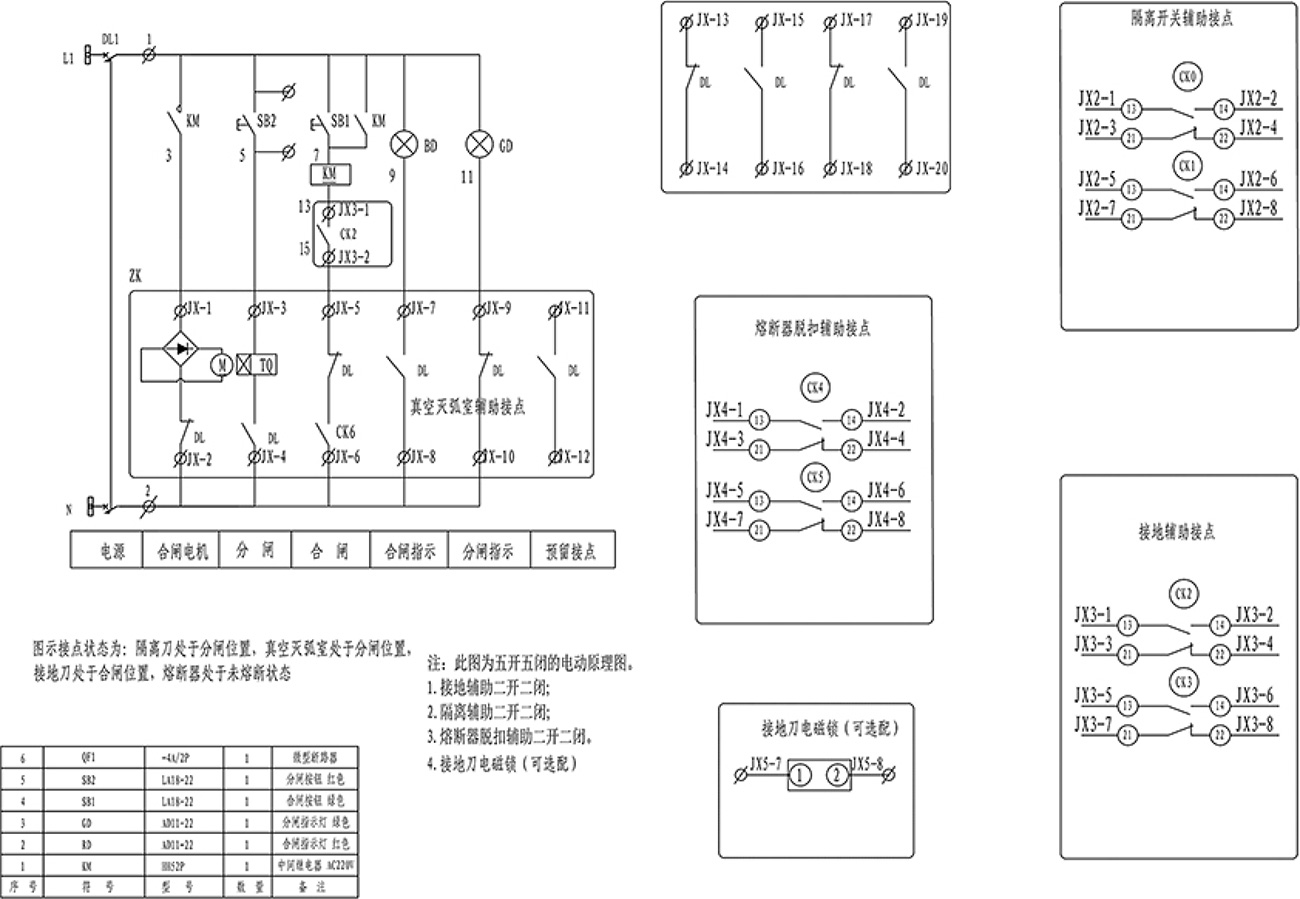

原理图
