CGZN-40.5户内交流高压真空断路器一体化组合电器

概述

CGZN-40.5 系列户内交流高压真空断路器一体化组合电器（简称断路器）是我公司自行研制的新一代40.5kV真空断路器及隔离开关组合电器。
符合GB/T1984、GB/T11022中国电力行业标准DL/T403、IEC62271-100、IEC56等规范。
本产品功能完善，机械性能可靠，适用于高海拔、草原、荒漠等相对恶劣的环境。可应用于电网、冶金、石化、城市基础设施建设、地铁以及风电、光伏等新能源项目，拥有完善的机械和电气联锁装置，同时具有较高的可操作性和使用寿命。

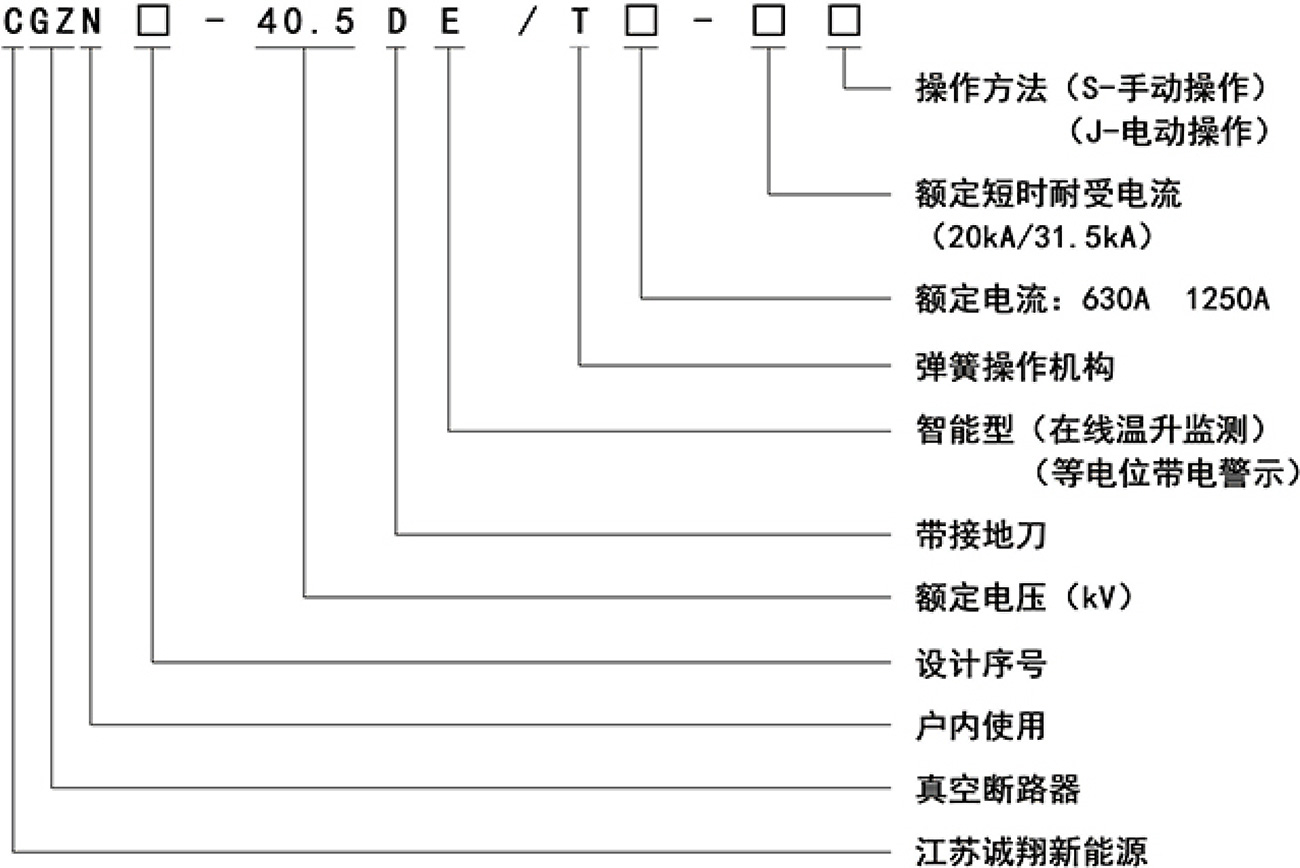

产品型号

技术参数

开关性能参数

序号	项目	单位	CGZN-40.5户内交流高压真空断路器一体化组合电器
1	额定电压	kV	40.5
2	额定频率	Hz	50
3	额定电流	A	630/1250
4	额定短路开断电流	kA	25/31.5
5	额定短路关合电流	kA	63/80
6	额定峰值耐受电流（额定动稳定电流	kA	63/80
7	额定短时耐受电流（热稳定电流）/持续时间	kA/s	25/431.5/4
8	1min工频耐受电压（有效值）	kV	95
9	全波雷电冲击耐受电压（峰值）	kV	185
10	额定电容器组关合涌流	kA	12.5（频率不大于1000Hz）
11	额定单个/背对背电容器组开断电流	A	630/400
12	额定操作顺序	12	分-0.3s-合分-180s-合分
12	额定操作顺序	12	分-180s-合分-180s-合分
13	触头开距	mm	18±1
14	超行程（触头弹簧压缩长度）	mm	4±1
15	触头合闸弹跳时间	ms	≤3
16	三相分、合闸不同期	ms	≤2
17	平均分闸速度	m/s	1.2~2.0
18	平均合闸速度	m/s	0.5~1.3
19	合闸时间（额定电压）	ms	30~70
20	分闸时间（额定电压）	ms	20~50
21	极间中心距	mm	410±2
22	触头反弹幅值	ms	≤3
23	触头允许磨损	mm	3
24	主回路电阻	μQ	≤50/≤45
25	机械寿命	次	10000
26	控制单元工作电压	V	AC/DC:220、110

使用环境条件

（1）海拔高度≤4000m；
（2）周围环境温度：-40℃+40℃；
（3）相对湿度：日平均值不大于95%，月平均值不大于90%；
（4）周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染；
（5）没有火灾和爆炸危险的场所；
（6）地震烈度不超过8°，倾斜度不超过5°的场所。
注：以上为GB/T11022常规使用条件如解特殊使用环境条件为高海拔浓盐雾极寒极热环境可以根据以上要求变更技术设计特殊定制。

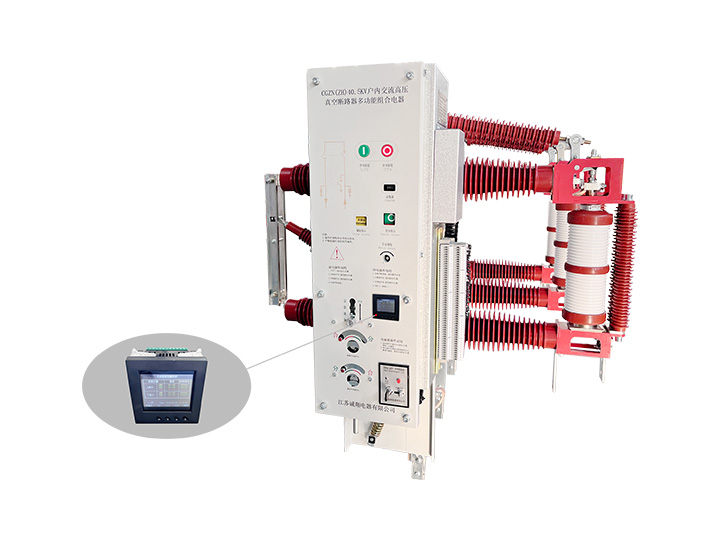

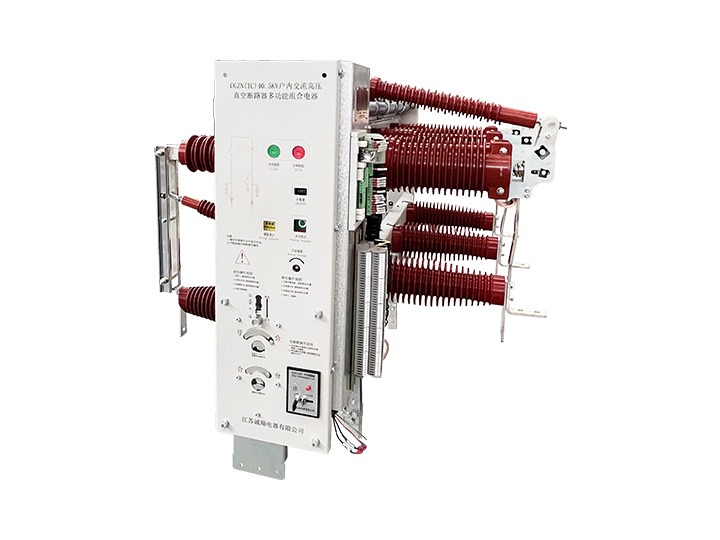

真空断路器外形图

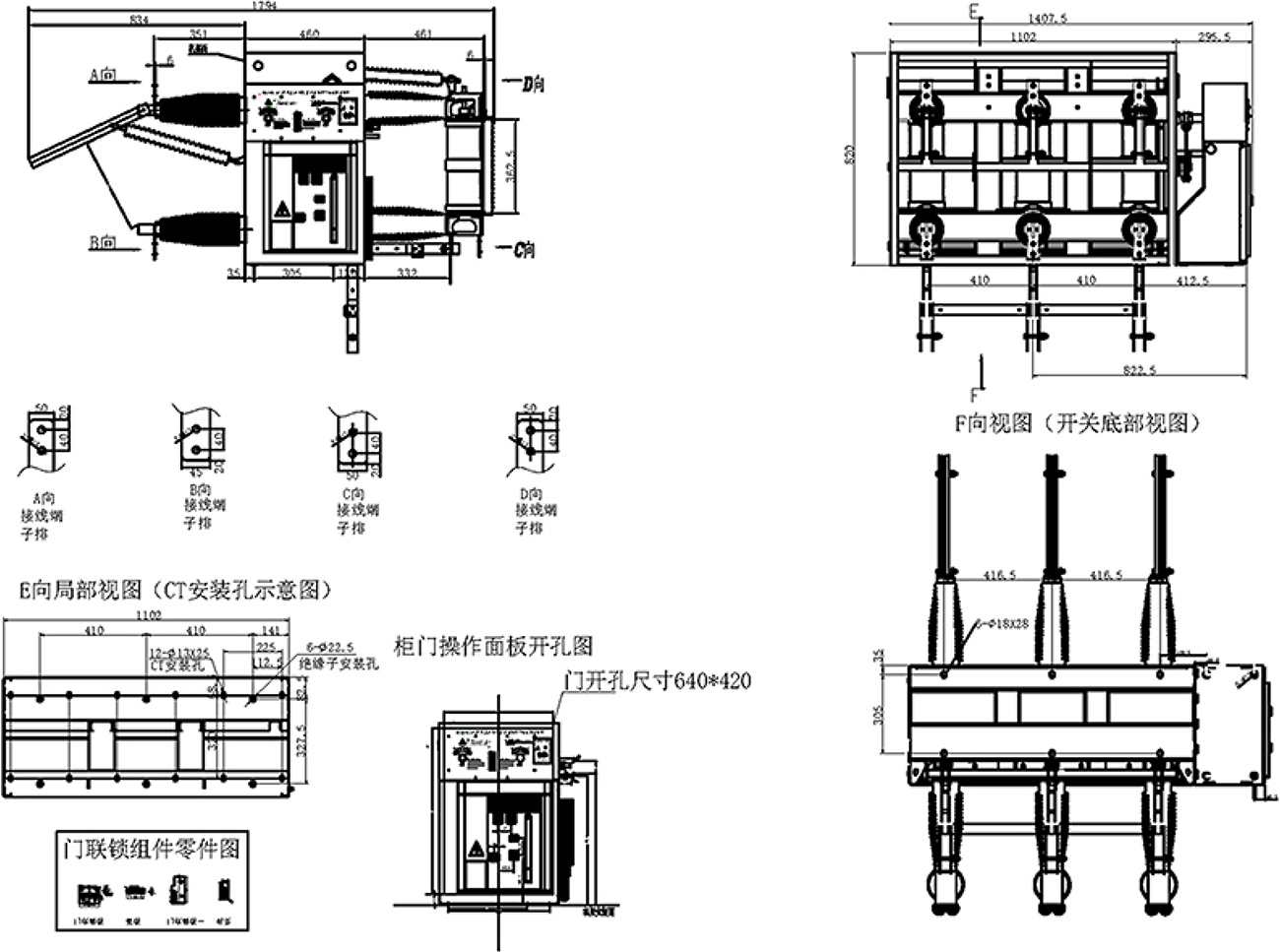

CGZN-40.5D/T1250-31.5系列户内交流真空断路器一体化组合电器（海拔高度0~2000米）
开关正装侧面操作。（高海拔图纸另行确认）

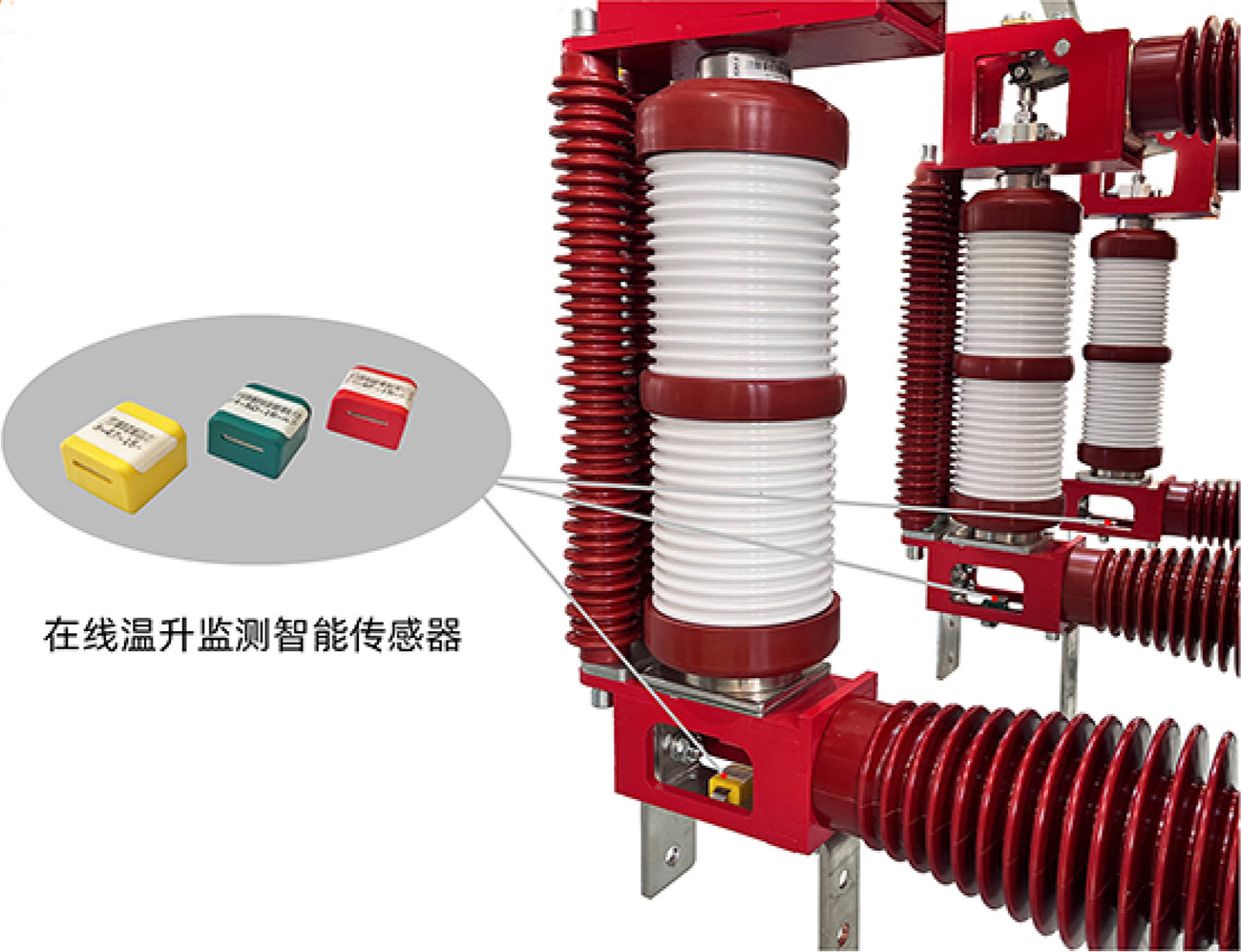

在线温升监测特点：
1、无需电池，无需接线；
2、与测温位置紧密贴合；
3、无线采集，信号稳定；
4、液晶显示，带485通讯。

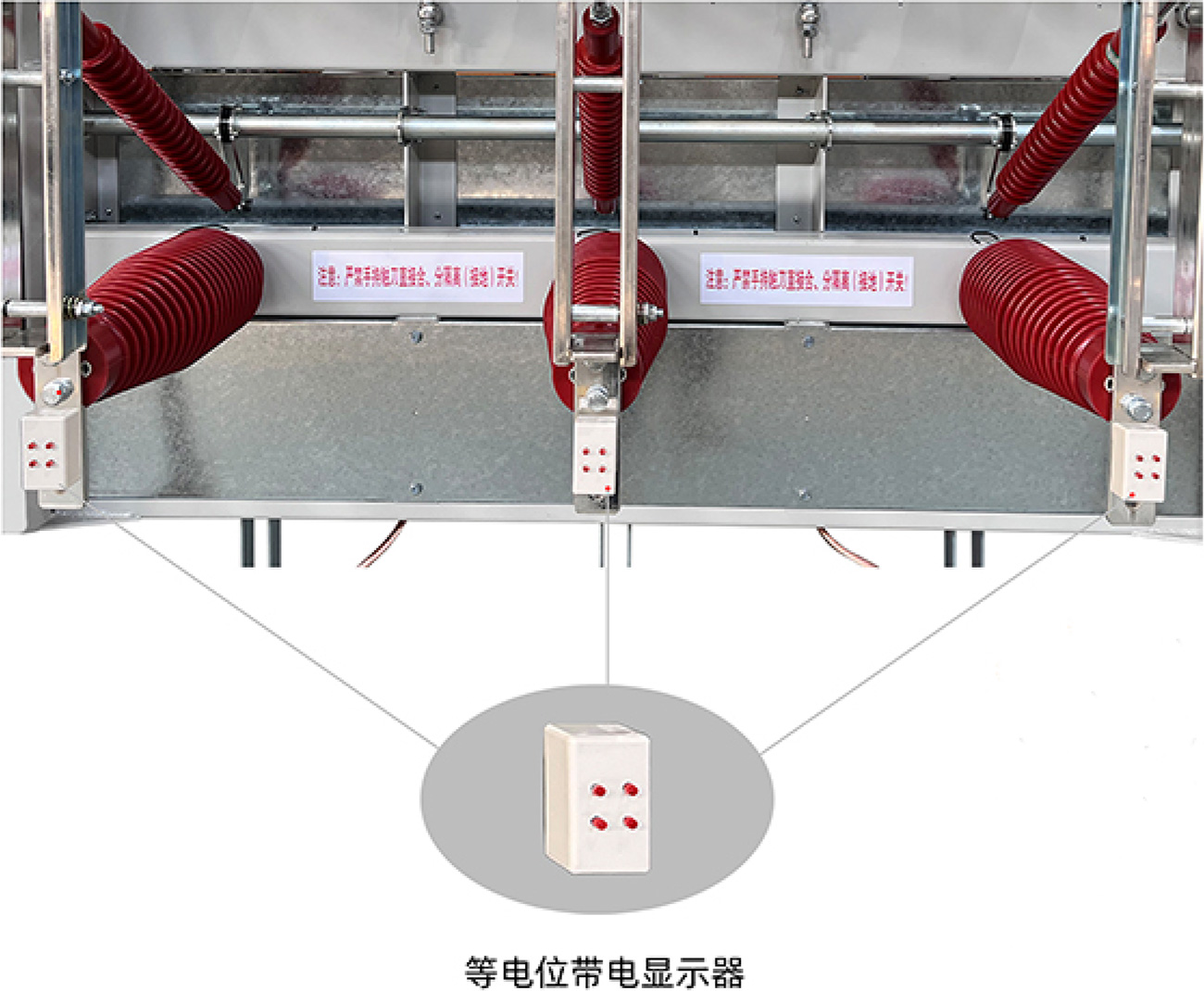

等电位带电警示特点：
1、无需电池，高亮，感应闪烁；
2、无需接线；
3、带电装置，就地显示，警示性好；
4、超长寿命。
